光顕写真   木材解剖学的性質   物理的性質   強度的性質   木材の加工性   合板製造   耐朽性   化学的性質

学名: Dacrydium elatum Wall.
一般名: Srol Kraham
科名: Podocarpaceae
プレパラート No.: 6765
丸太No.: IIF
直径: 54 cm
産地: Cambodian



光顕写真

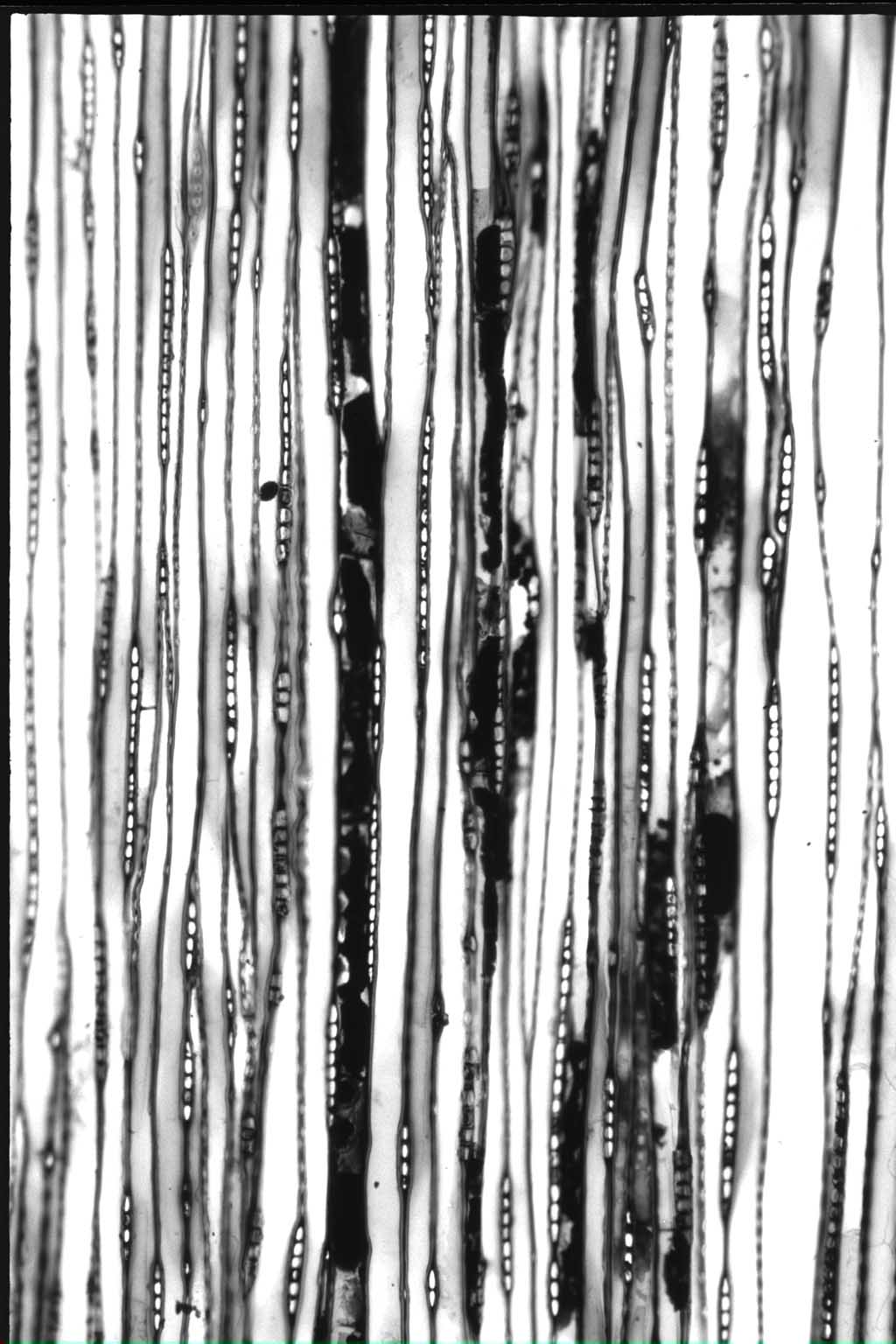

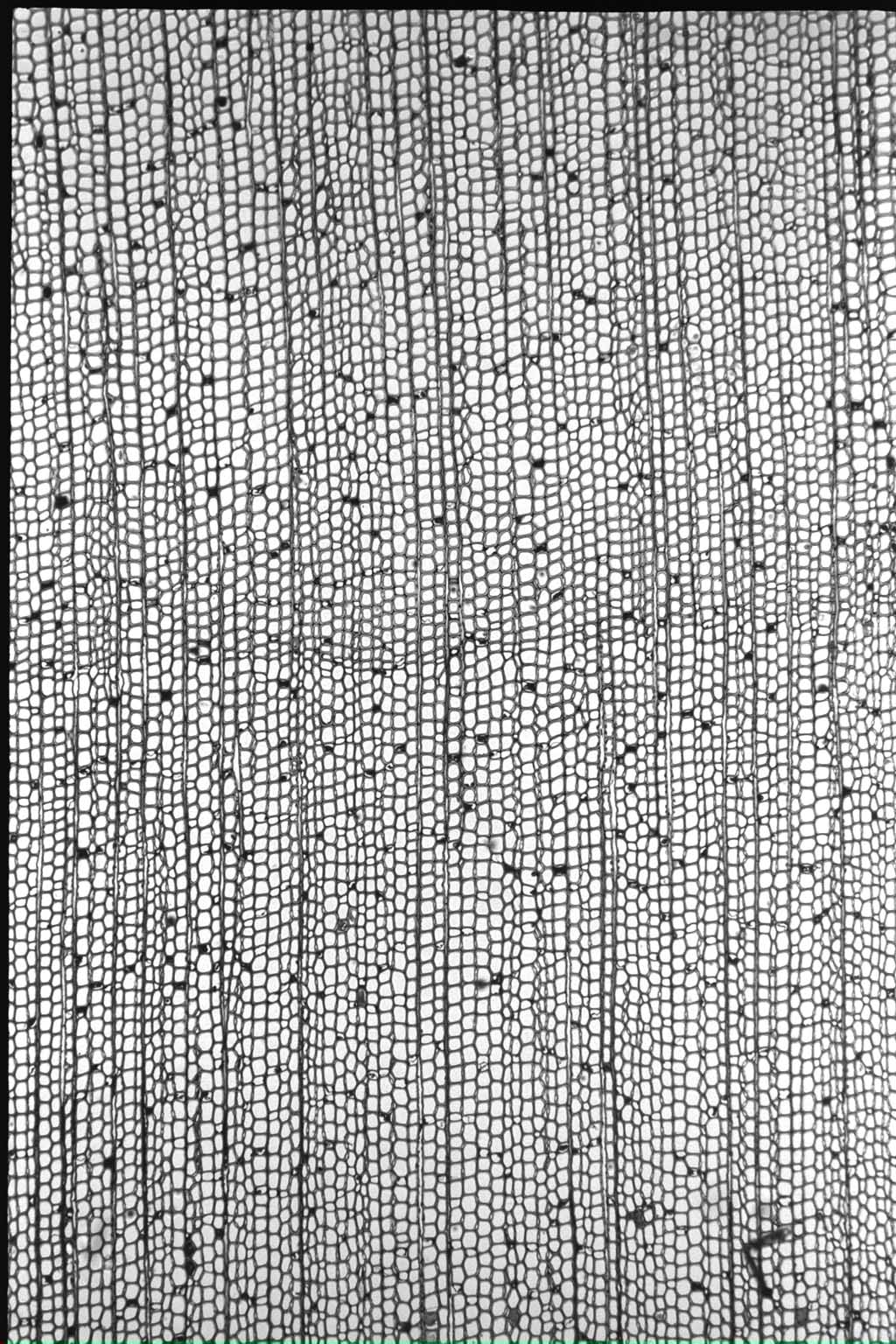

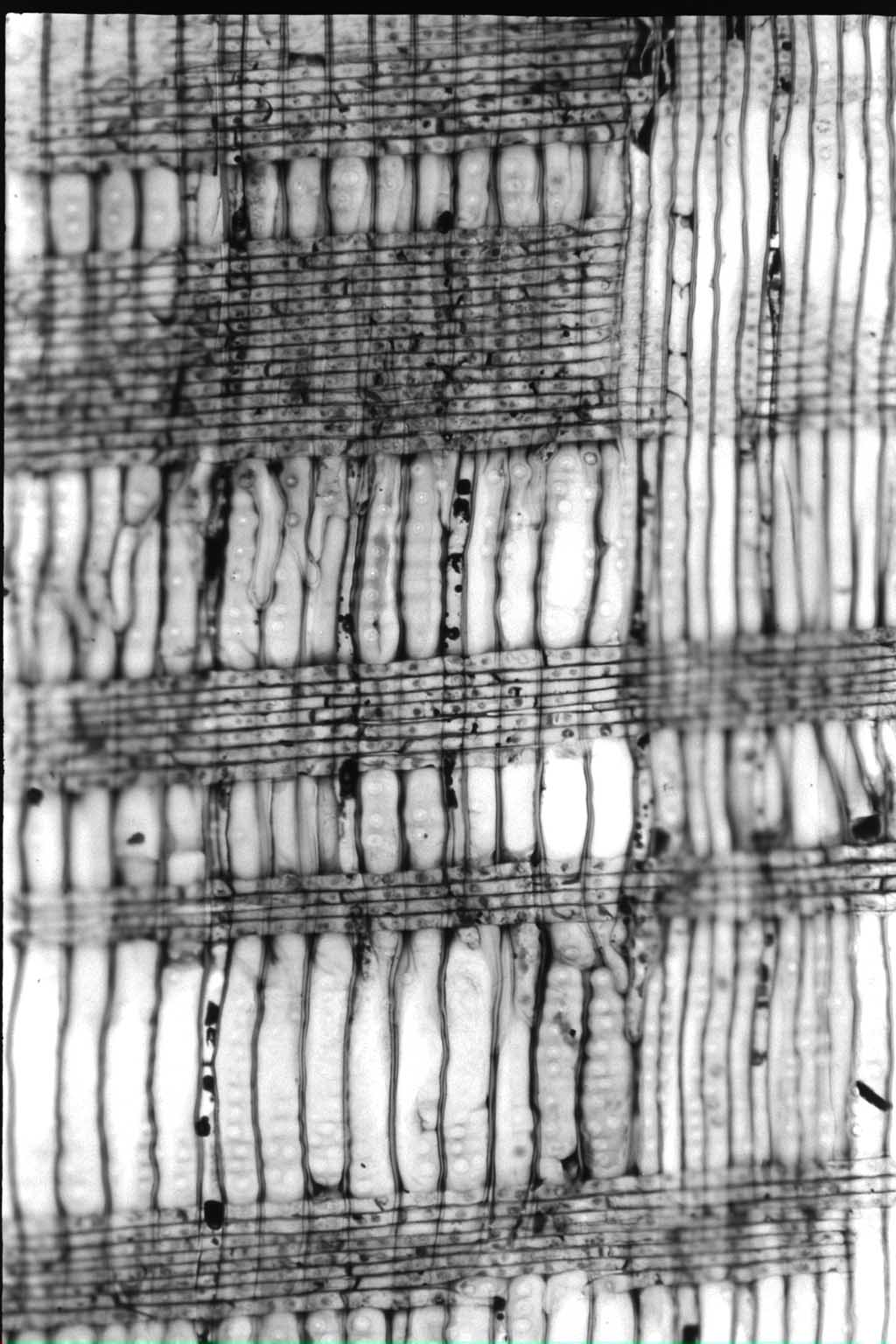

木口面 柾目面 板目面



木材解剖学的性質
道管 放射径 300( 115 〜 350) μm
接線径 238( 81 〜 288) μm
壁厚 2 〜 3 μm
分布密度 3 〜 23
木部繊維 繊維長 3210( 1400 〜 4760) μm
直径 — ( 25 〜 60) μm
壁厚 3 〜 4 μm
随伴柔組織の型 周囲状、翼状、帯状、散在状
結晶細胞の型 U&P
放射組織 単列放射組織の 細胞高
多列放射組織の 細胞列数 2 〜 4

細胞高 6 〜 120
周囲仮道管 要素長 μm
直径 μm
軸方向細胞間道 放射径 μm
接線径 μm
チロース +

シリカ 直径 μm



物理的性質
密度と収縮率
密度
収縮率 気乾まで
全乾まで
平均
(含水率1%あたり)
容積密度数 420 kg/m³ 接線方向 2.4 6.2 0.26
密度(全乾) 0.45 g/cm³ 半径方向 0.9 2.7 0.12
密度
(15%含水時)
0.49 g/cm³ 軸方向 0.02 0.31 0.01



体積収縮率

9.0


吸水量 密度(全乾) 0.71 g/cm³ 密度
(15%含水時)
g/cm³ 平均含水率 %

木口面 g/day・cm²
板目面 g/day・cm²
柾目面 g/day・cm²



強度的性質
比重 0.53
含水率 14.0 %

縦圧縮

ヤング係数 8 GPa

比例限度 32 MPa

強さ 43 MPa

横圧縮 半径方向 接線方向

ヤング係数 1.2 GPa 0.5 GPa

比例限度 5.0 MPa 2.1 MPa

部分横圧縮

比例限度 6 MPa

縦引張り

ヤング係数 6 GPa

比例限度 98 MPa

強さ 87 MPa

横引張り 半径方向 接線方向

ヤング係数 1.0 GPa 0.5 GPa

比例限度 4.6 MPa 2.5 MPa

強さ 7.9 MPa 5.2 MPa

最大歪み 0.89 10‾² 1.50 10‾²

せん断(軸方向)

柾目面せん断強さ 11 MPa

板目面せん断強さ 14 MPa

静的曲げ

ヤング係数 8 GPa

比例限度 46 MPa

強さ 84 MPa

衝撃曲げ吸収エネルギー 3.1 J/cm³

ブリネル硬さ

木口面硬さ 51 MPa

板目面硬さ 17 MPa

柾目面硬さ 15 MPa



木材の加工性
帯のこ製材

平均含水率 %

製材速度 m²/min




人工乾燥 比重 0.47
含水率 147 %

乾燥速度係数

人工乾燥スケジュール



柾目 5.7 hr‾¹10‾²
温度コードD 6.5


板目 5.7 hr‾¹10‾²
湿度コードW 44






乾燥時間 45 day

欠点
接着 比重 0.46
含水率 %


ユリア樹脂 カゼイン 酢酸ビニル樹脂
エマルジョン
フェノール樹脂 レゾルシノール
樹脂

せん断強度 MPa MPa MPa MPa 10 MPa

剥離法A 0 % 0 % 0 %




剥離法B





40 % 0 %



合板製造
ロータリー切削 比重 0.49
含水率 145 %

切削力 21 N/cm²
レース刀寿命 520 m
単板乾燥 裏割れ率

乾燥時間 9.0 min
生材 22.8 %

収縮率 5.5 %
煮沸処理材 0 %

単板接着 比重 0.44
含水率 13.8 %



フェノール樹脂 ユリア樹脂 ユリア・メラミン
共縮合樹脂


強度(煮沸処理)
1.7 MPa 1.2 MPa 1.0 MPa

(未処理)
1.7 MPa 1.1 MPa 0.9 MPa

木破率(煮沸処理)
0 % 0 % 0 %

(未処理)
10.5 % 0 % 6 %



耐朽性及び塗装性
耐朽性 (重量減少率(%))


辺材 心材

オオウズラタケ 14.7% 0.6%

カワラタケ 7.5% 7.3%

ヒロイタケ
