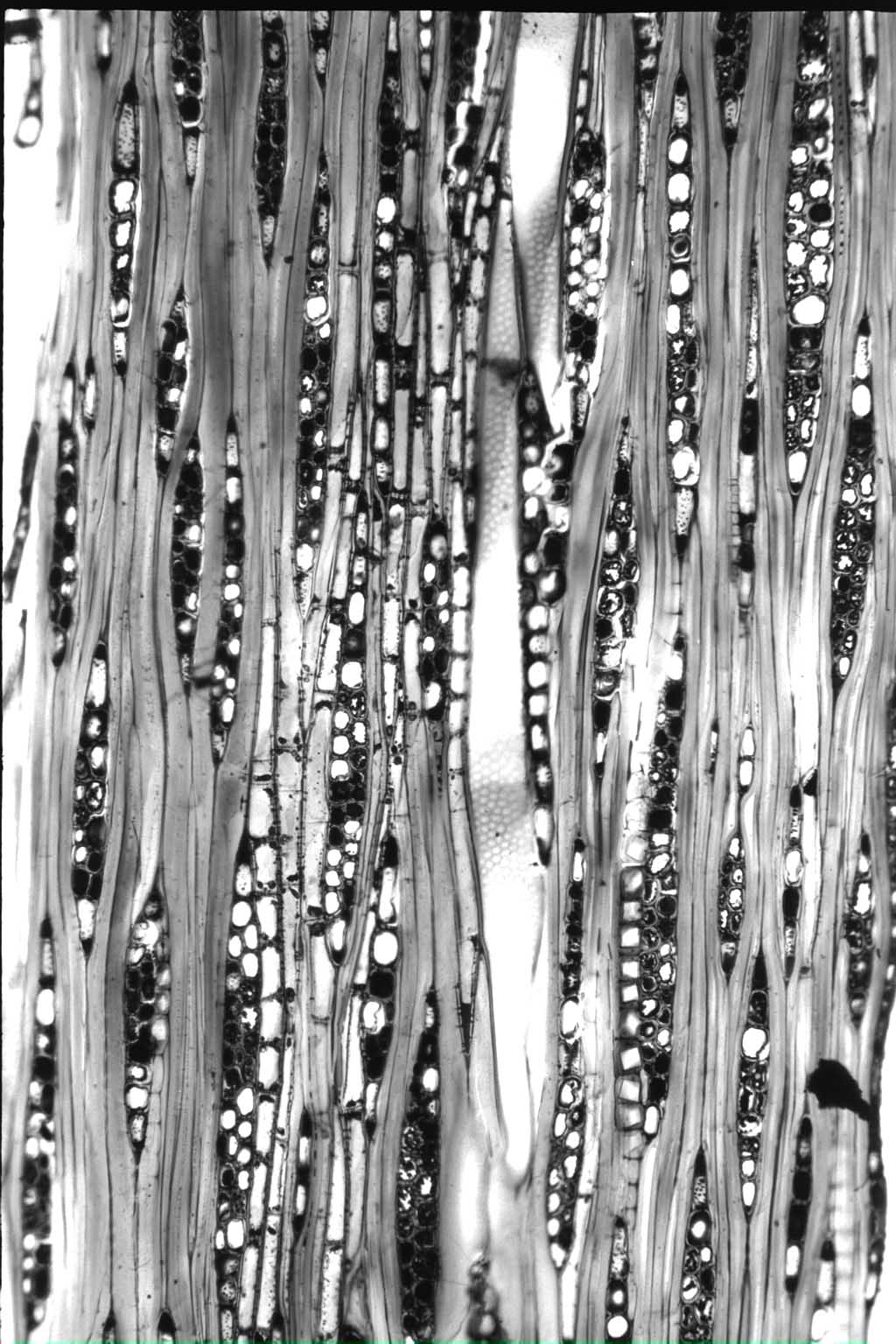

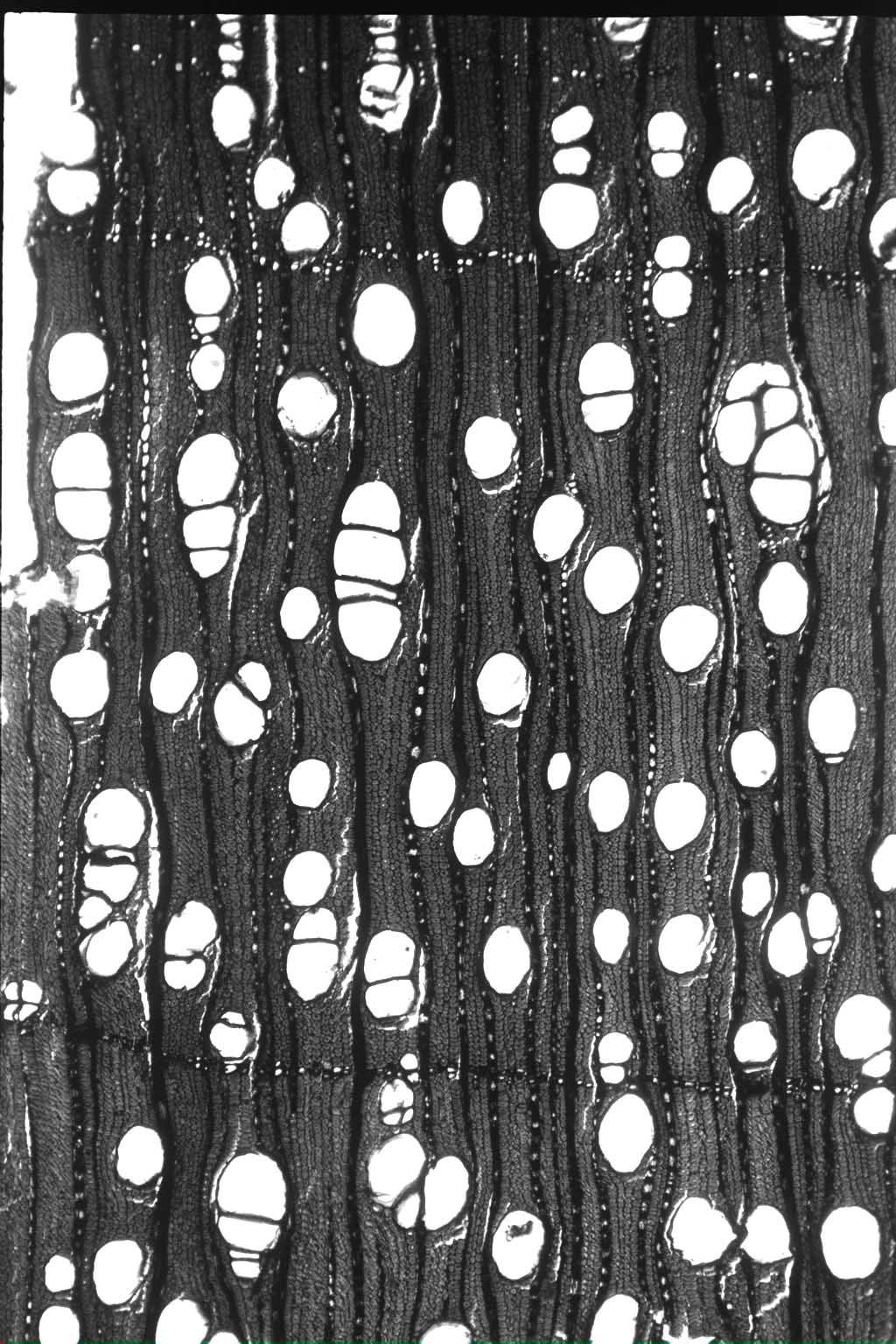

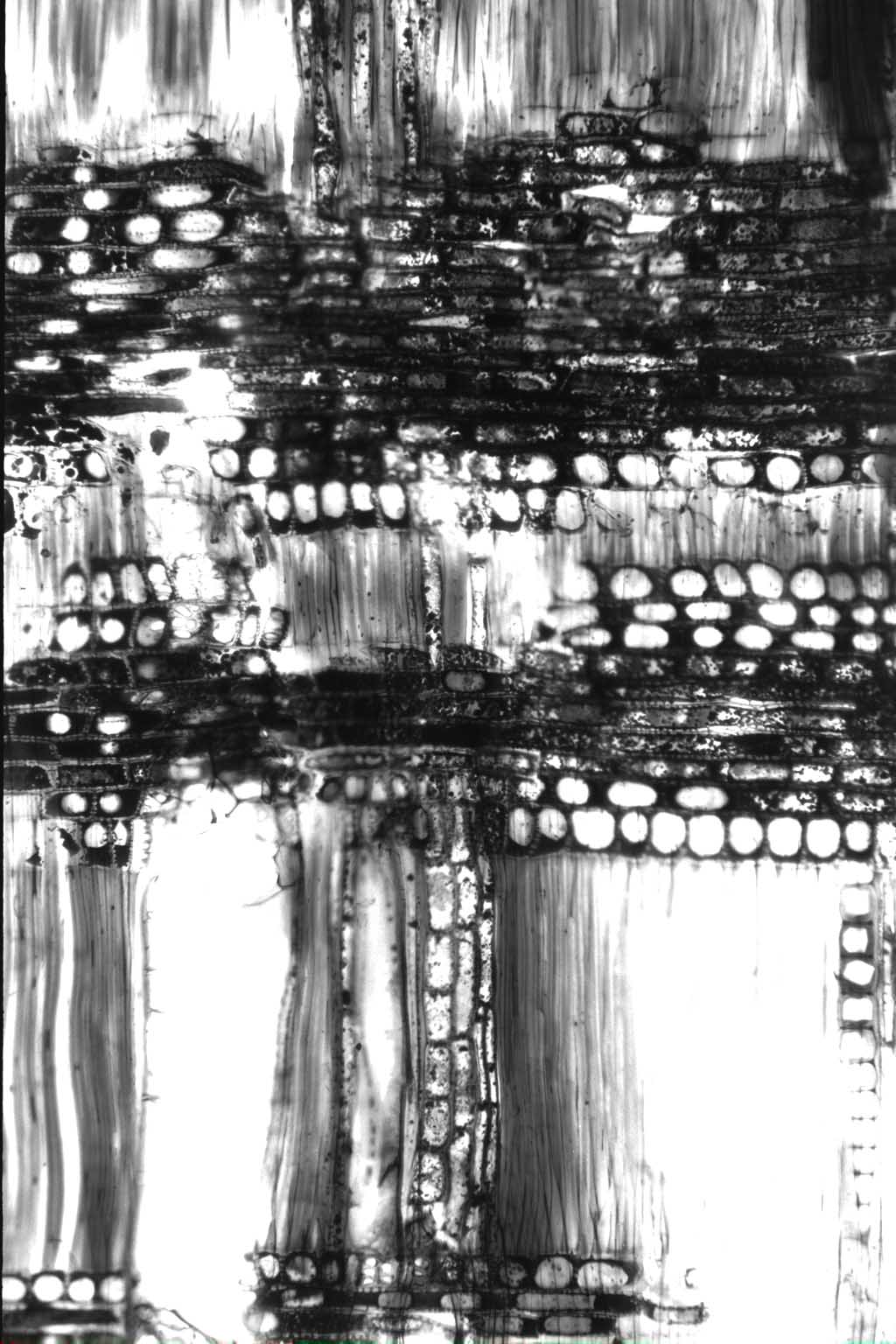

木材解剖学的性質
道管 |
放射径 |
— ( 170 〜 380) |
μm |
接線径 |
— ( 160 〜 260) |
μm |
壁厚 |
5 〜 6 |
μm |
分布密度 |
0 〜 5 |
|
木部繊維 |
繊維長 |
2060( 1200 〜 2850) |
μm |
直径 |
— ( 20 〜 40) |
μm |
壁厚 |
2 〜 3 |
μm |
随伴柔組織の型 |
周囲状、翼状、散在状 |
|
結晶細胞の型 |
|
|
|
放射組織 |
単列放射組織の |
細胞高 |
|
|
多列放射組織の |
細胞列数 |
2 〜 3 |
|
|
細胞高 |
4 〜 38 |
|
|
|
物理的性質
密度と収縮率 |
|
密度 |
|
収縮率 |
気乾まで |
|
全乾まで |
|
平均 (含水率1%あたり) |
容積密度数 |
504 |
kg/m³ |
接線方向 |
6.1 |
% |
10.2 |
% |
0.31 |
% |
密度(全乾) |
0.60 |
g/cm³ |
半径方向 |
2.7 |
% |
5.7 |
% |
0.20 |
% |
密度 (15%含水時) |
0.64 |
g/cm³ |
軸方向 |
0.13 |
% |
0.32 |
% |
0.01 |
% |
|
|
|
体積収縮率 |
|
|
16.1 |
% |
|
|
|
|
吸水量 |
密度(全乾) |
0.67 |
g/cm³ |
密度 (15%含水時) |
0.64 |
g/cm³ |
平均含水率 |
15.50 |
% |
|
|
木口面 |
880 |
g/day・cm² |
板目面 |
100 |
g/day・cm² |
柾目面 |
100 |
g/day・cm² |
|
|
強度的性質
縦圧縮
|
ヤング係数 |
14 |
GPa |
|
比例限度 |
26 |
MPa |
|
強さ |
43 |
MPa |
|
|
横圧縮 |
半径方向 |
接線方向 |
|
ヤング係数 |
1.7 |
GPa |
0.8 |
GPa |
|
比例限度 |
4.6 |
MPa |
3.1 |
MPa |
|
|
部分横圧縮
|
|
縦引張り
|
ヤング係数 |
19 |
GPa |
|
比例限度 |
127 |
MPa |
|
強さ |
187 |
MPa |
|
|
横引張り |
半径方向 |
接線方向 |
|
ヤング係数 |
1.2 |
GPa |
0.6 |
GPa |
|
比例限度 |
6.2 |
MPa |
2.8 |
MPa |
|
強さ |
19.3 |
MPa |
10.1 |
MPa |
|
最大歪み |
|
10‾² |
|
10‾² |
|
|
せん断(軸方向)
|
柾目面せん断強さ |
12 |
MPa |
|
板目面せん断強さ |
16 |
MPa |
|
|
静的曲げ
|
ヤング係数 |
10 |
GPa |
|
比例限度 |
42 |
MPa |
|
強さ |
84 |
MPa |
|
|
|
|
ブリネル硬さ
|
木口面硬さ |
54 |
MPa |
|
板目面硬さ |
22 |
MPa |
|
柾目面硬さ |
17 |
MPa |
|
|
木材の加工性
|
|
|
乾燥速度係数 |
|
|
人工乾燥スケジュール |
|
|
|
|
柾目 |
|
hr‾¹10‾² |
|
温度コードD |
5 |
|
|
|
板目 |
|
hr‾¹10‾² |
|
湿度コードW |
33 |
|
|
|
|
|
|
|
乾燥時間 |
33 |
day |
|
|
|
|
ユリア樹脂 |
カゼイン |
酢酸ビニル樹脂 エマルジョン |
フェノール樹脂 |
レゾルシノール 樹脂 |
|
せん断強度 |
15 |
MPa |
|
MPa |
|
MPa |
|
MPa |
15 |
MPa |
|
剥離法A |
7 |
% |
2 |
% |
|
% |
|
|
|
|
|
剥離法B |
|
|
|
|
|
|
|
% |
28 |
% |
|
|
合板製造
ロータリー切削 |
比重 |
0.61 |
|
含水率 |
116 |
% |
|
|
|
切削力 |
26 |
N/cm² |
|
レース刀寿命 |
1100 |
m |
|
|
|
|
乾燥時間 |
7.1 |
min |
|
生材 |
27.2 |
% |
|
収縮率 |
10.0 |
% |
|
煮沸処理材 |
0 |
% |
|
|
|
|
|
|
フェノール樹脂 |
ユリア樹脂 |
ユリア・メラミン 共縮合樹脂 |
|
|
強度(煮沸処理) |
|
1.6 |
MPa |
2.5 |
MPa |
2.0 |
MPa |
|
|
(未処理) |
|
1.6 |
MPa |
1.8 |
MPa |
1.5 |
MPa |
|
|
木破率(煮沸処理) |
|
0 |
% |
29 |
% |
4 |
% |
|
|
(未処理) |
|
46 |
% |
82 |
% |
14 |
% |
|
|
|
耐朽性及び塗装性
|
|
辺材 |
心材 |
|
|
オオウズラタケ |
28.4% |
16.9% |
|
|
カワラタケ |
14.3% |
11.0% |
|
|
ヒロイタケ |
27.1% |
15.6% |
|
|
ウスバタケ |
% |
% |
|
|
|
硬化時間 |
2.1 |
h |
|
|
接着強度 |
3.9 |
MPa |
|
|
塗膜付着性 |
|
|
|
|
|
化学的性質
|
全アルカリ |
13 |
|
|
パルプ収率 |
47.7 |
% |
|
カッパー価 |
26.6 |
|
|
紙密度 |
0.78 |
g/cm³ |
|
裂断長 |
9.3 |
km |
|
破裂指数 |
6.9 |
|
|
引裂き指数 |
137 |
|
|
耐折強さ |
680 |
MIT |
|
ろ水度 |
233 |
ml |
|
繊維形態 |
|
|
|
長さ |
1.38 |
mm |
|
直径 |
23 |
μm |
|
細胞壁厚 |
6.8 |
μm |
|
内腔幅 |
9.4 |
μm |
|
Felting Power |
60 |
|
|
Coefficient of suppleness |
41 |
|
|
ルンケル比 |
1.4 |
|
|
|
パルプ収率 |
87 |
% |
|
比強度 |
46 |
MPa |
|
衝撃曲げ吸収エネルギー |
|
J/cm² |
|
引張強さ |
|
MPa |
|
水吸収率 |
|
% |
|
硬さ |
|
KPa |
|
|
n-ヘキサン |
0.97 |
% |
|
エチルエーテル |
2.69 |
% |
|
アセトン |
7.28 |
% |
|
メタノール |
10.83 |
% |
|
合計 |
21.77 |
% |
|
|
灰分 |
1.0 |
% |
|
エタノール,ベンゼン抽出分 |
6.6 |
% |
|
温水抽出分 |
9.6 |
% |
|
1%NaOH抽出分 |
23.6 |
% |
|
ホロセルロース |
64.1 |
% |
|
α-セルロース |
41.4 |
% |
|
クラソンリグニン |
29.4 |
% |
|
|
