光顕写真   木材解剖学的性質   物理的性質   強度的性質   木材の加工性   合板製造   耐朽性   化学的性質

学名： Vatica sp.
一般名： Resak
科名： Dipterocarpaceae
プレパラート No.： 3135
丸太No.： VIIF
直径： 53- 87 cm
産地： Kalimantan



光顕写真

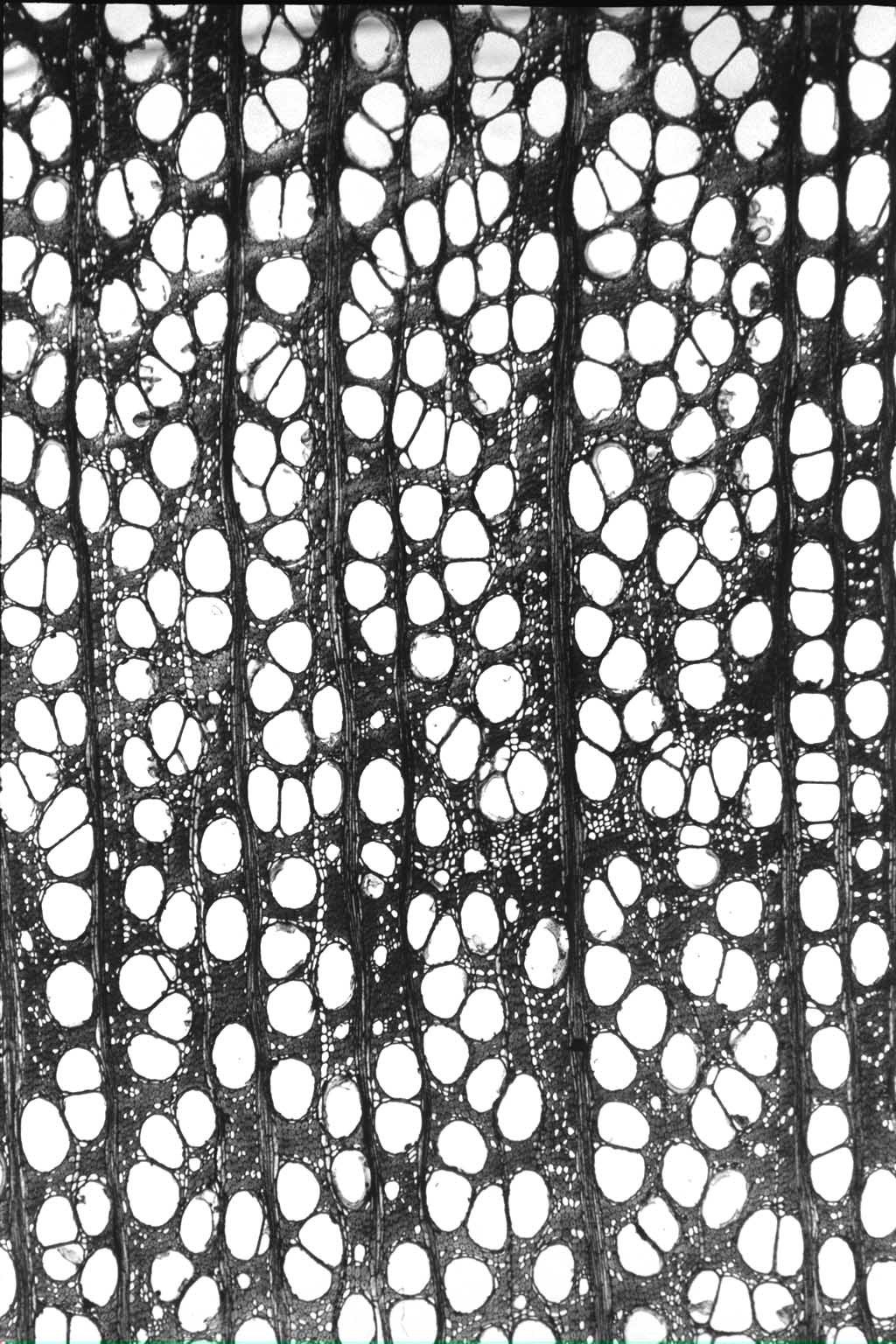

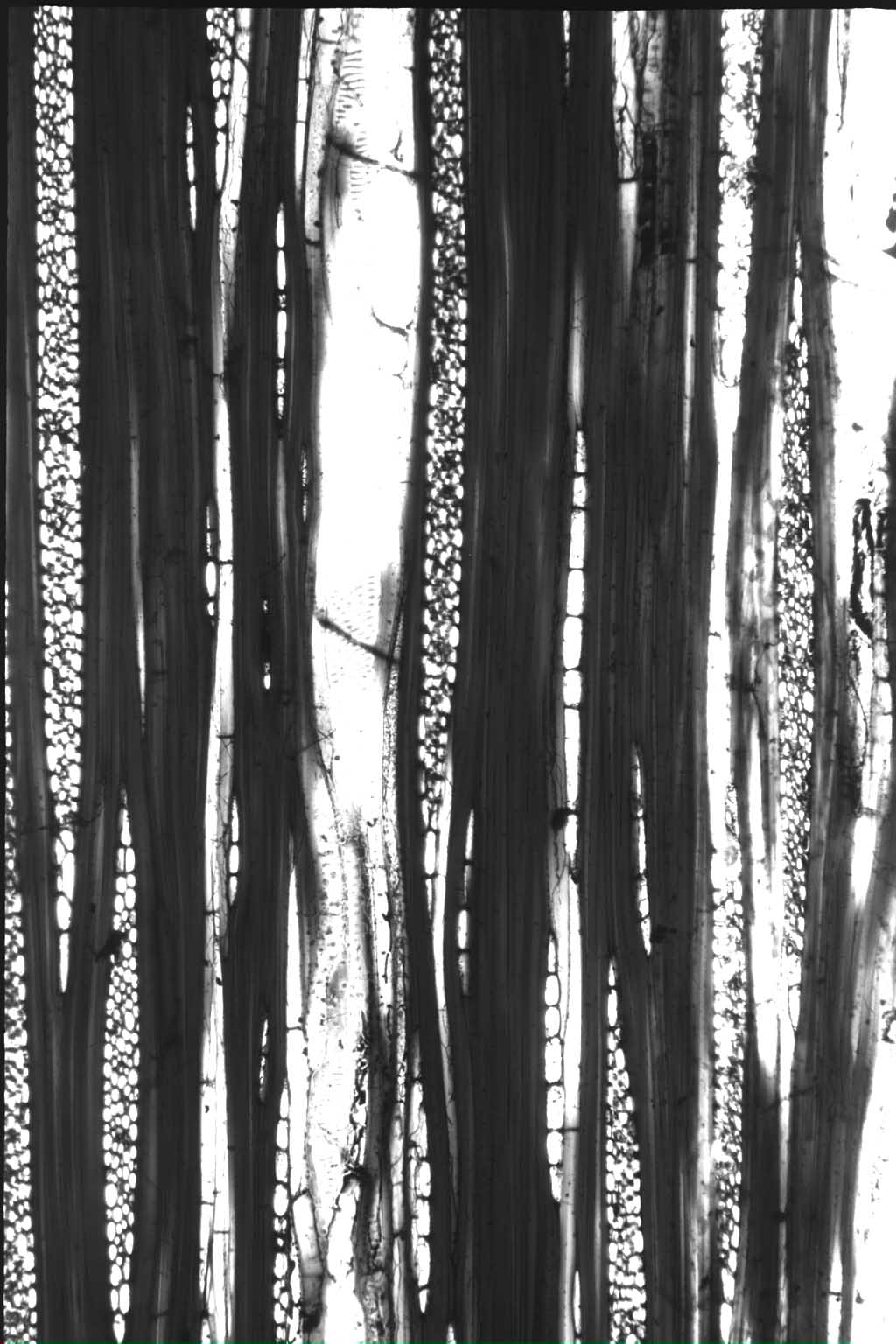

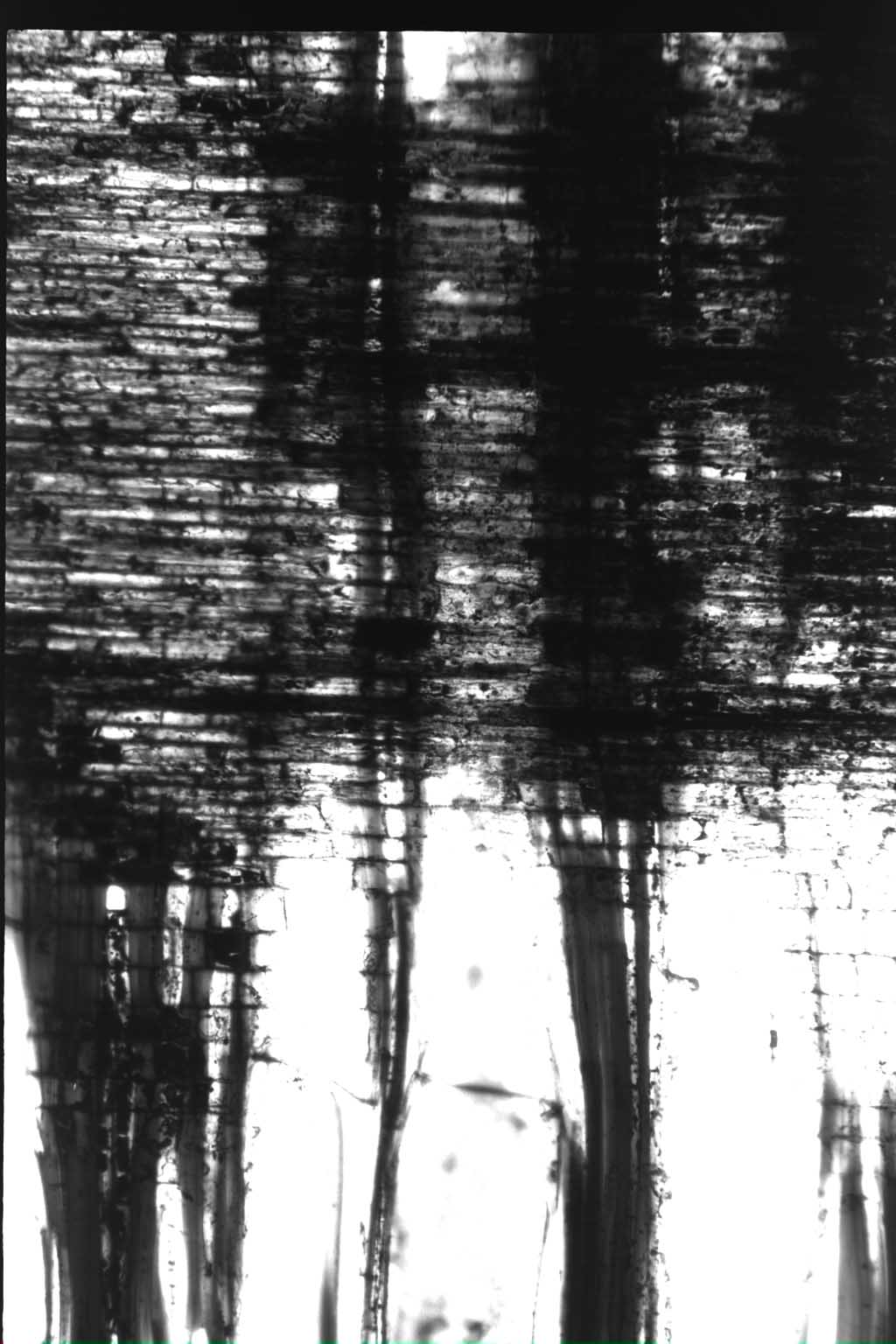

木口面 柾目面 板目面



木材解剖学的性質
道管 放射径 μm
接線径 138（ 90 〜 220） μm
壁厚 μm
分布密度 12 〜 20
木部繊維 繊維長 1600（ 1050 〜 2100） μm
直径 — （ 15 〜 35） μm
壁厚 3 〜 5 μm
随伴柔組織の型 散在状、周囲状、短接線状
結晶細胞の型 U
放射組織 単列放射組織の 細胞高
多列放射組織の 細胞列数 4 〜 8

細胞高 90 〜 150
周囲仮道管 要素長 μm
直径 μm
軸方向細胞間道 放射径 μm
接線径 μm
チロース

シリカ 直径 10 〜 20 μm



物理的性質
密度と収縮率
密度
収縮率 気乾まで
全乾まで
平均
(含水率1％あたり)
容積密度数 555 kg/m³ 接線方向 7.1 ％ 11.5 ％ 0.31 ％
密度(全乾) 0.65 g/cm³ 半径方向 1.3 ％ 3.6 ％ 0.15 ％
密度
(15%含水時)		 0.70 g/cm³ 軸方向 0.00 ％ 0.15 ％ 0.01 ％



体積収縮率

14.8 ％


吸水量 密度(全乾) 0.68 g/cm³ 密度
(15%含水時)		 g/cm³ 平均含水率 %

木口面 g/day・cm²
板目面 g/day・cm²
柾目面 g/day・cm²



強度的性質
比重 0.80
含水率 14.5 %

縦圧縮

 ヤング係数 15 GPa

比例限度 54 MPa

強さ 66 MPa

横圧縮 半径方向 接線方向

ヤング係数
