学名： Dipterocarpus sp. 一般名： Keruing 科名： Dipterocarpaceae

プレパラート No.： 6679 丸太No.： IVA-2 直径： cm 産地： Kalimantan

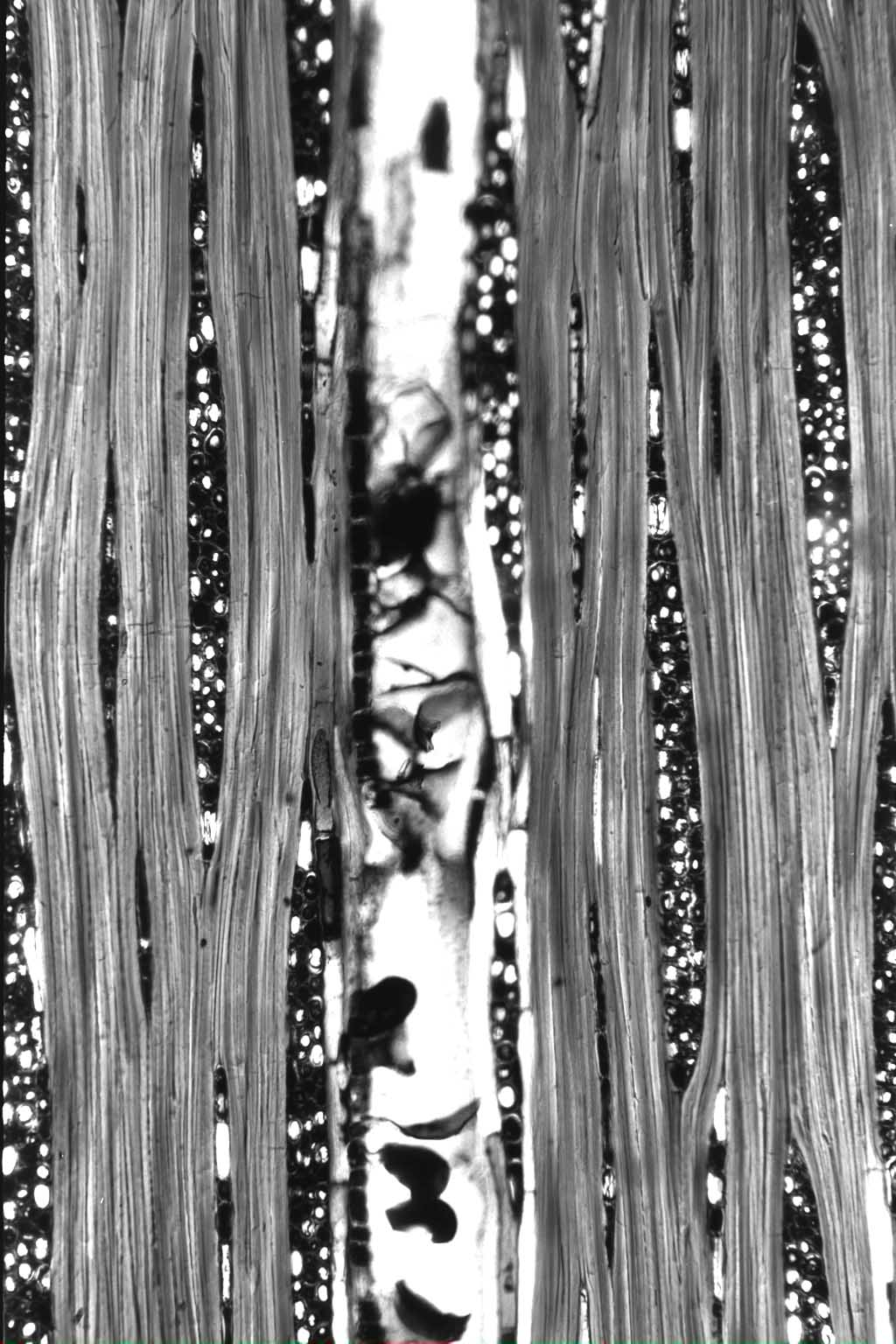

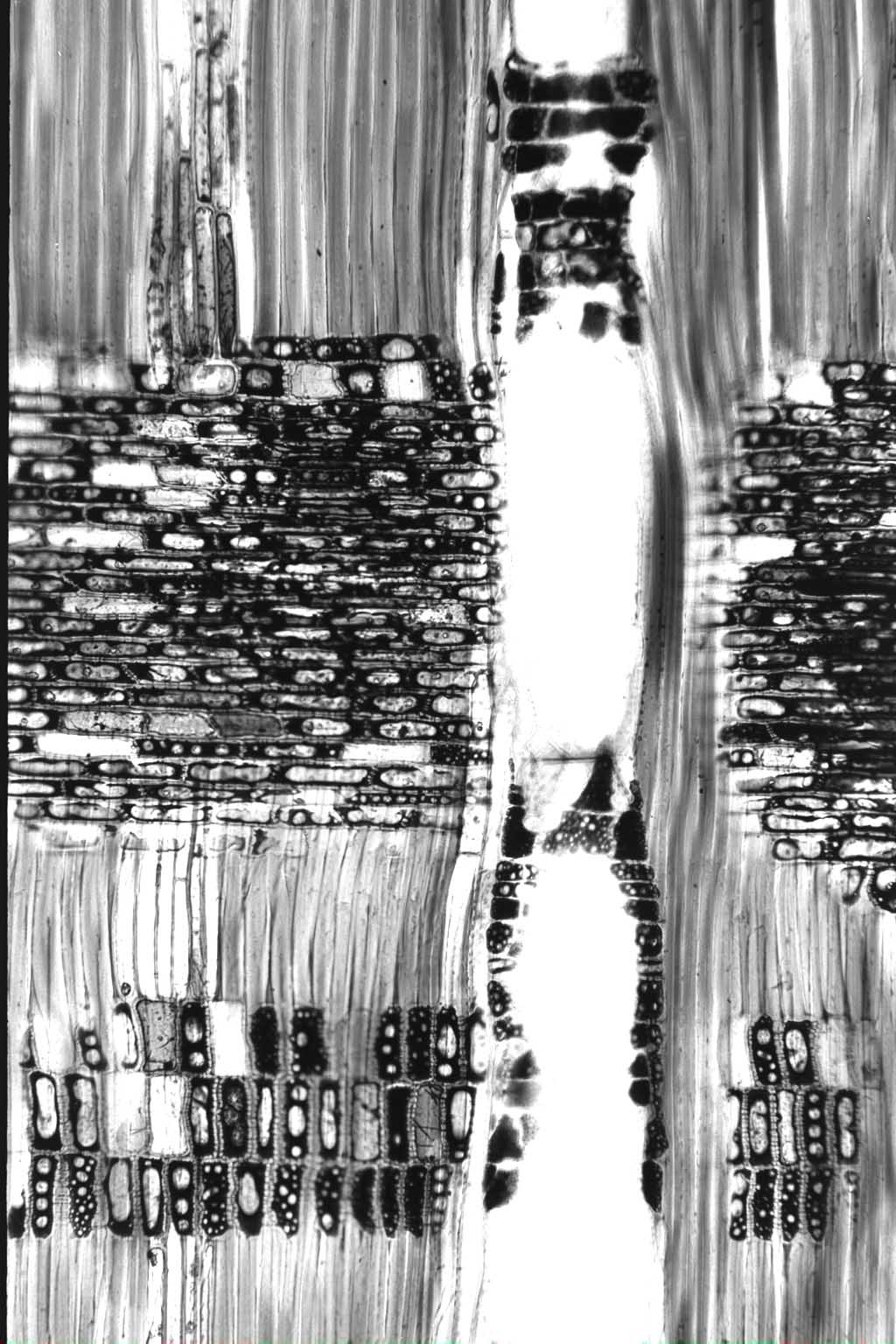

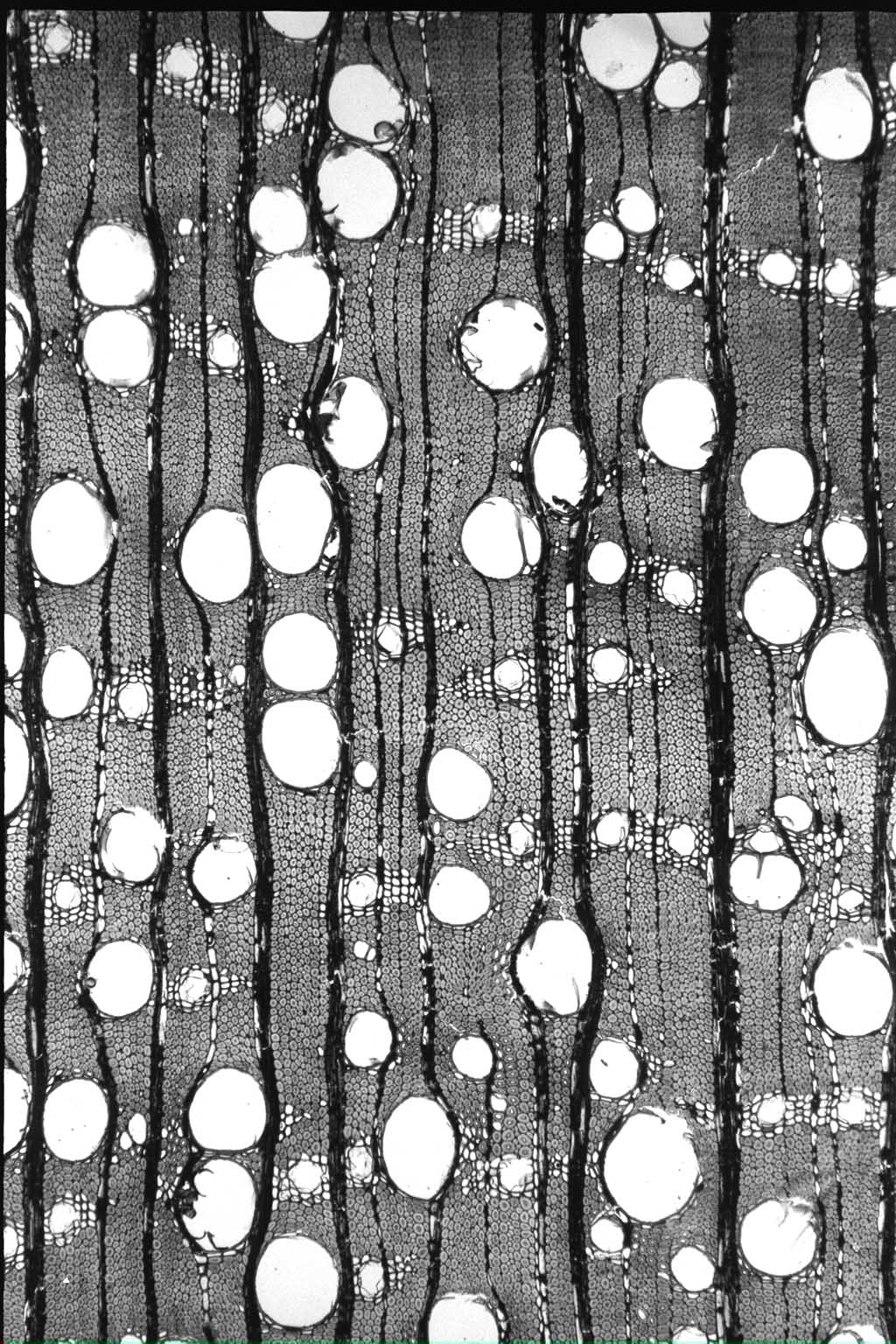

光顕写真

木口面	柾目面	板目面

木材解剖学的性質 道管 放射径 207（ 30 〜 390） μm 接線径 171（ 30 〜 300） μm 壁厚 μm 分布密度 4 〜 73 木部繊維 繊維長 1611（ 560 〜 2800） μm 直径 μm 壁厚 μm 随伴柔組織の型 帯状、散在状、短接線状、周囲状、(翼状) 結晶細胞の型 U&P,U 放射組織 単列放射組織の 細胞高 多列放射組織の 細胞列数 2 〜 6 細胞高 6 〜 109 周囲仮道管 要素長 340 〜 1350 μm 直径 17 〜 56 μm 軸方向細胞間道 放射径 μm 接線径 μm チロース シリカ 直径 6 〜 21 μm

物理的性質 密度と収縮率 密度 収縮率 気乾まで 全乾まで 平均 (含水率1％あたり) 容積密度数 589 kg/m³ 接線方向 7.4 ％ 12.7 ％ 0.38 ％ 密度(全乾) 0.73 g/cm³ 半径方向 3.2 ％ 6.6 ％ 0.23 ％ 密度 (15%含水時) 0.76 g/cm³ 軸方向 0.03 ％ 0.23 ％ 0.01 ％ 体積収縮率 18.7 ％ 吸水量 密度(全乾) 0.62 g/cm³ 密度 (15%含水時) g/cm³ 平均含水率 % 木口面 g/day・cm² 板目面 g/day・cm² 柾目面 g/day・cm²

強度的性質 比重 0.81 含水率 14.3 % 縦圧縮 ヤング係数 21 GPa 比例限度 51 MPa 強さ 64 MPa 横圧縮 半径方向 接線方向 ヤング係数 1.4 GPa 0.8 GPa 比例限度 4.5 MPa 2.8 MPa 部分横圧縮 比例限度 8 MPa 縦引張り ヤング係数 19 GPa 比例限度 147 MPa 強さ 193 MPa 横引張り 半径方向 接線方向 ヤング係数 1.4 GPa 0.8 GPa 比例限度 5.3 MPa 2.9 MPa 強さ 11.1 MPa 7.0 MPa 最大歪み 1.12 10‾² 1.46 10‾² せん断（軸方向） 柾目面せん断強さ 13 MPa 板目面せん断強さ 19 MPa 静的曲げ ヤング係数 17 GPa 比例限度 70 MPa 強さ 118 MPa 衝撃曲げ吸収エネルギー 8.4 J/cm³ ブリネル硬さ 木口面硬さ 66 MPa 板目面硬さ 23 MPa 柾目面硬さ 61 MPa

木材の加工性 帯のこ製材 平均含水率 % 製材速度 m²/min 人工乾燥 比重 0.77 含水率 55 % 乾燥速度係数 人工乾燥スケジュール 柾目 1.9 hr‾¹10‾² 温度コードD 13 板目 3.8 hr‾¹10‾² 湿度コードW 12 乾燥時間 22 day 欠点 deformation 接着 比重 0.74 含水率 12 % ユリア樹脂 カゼイン 酢酸ビニル樹脂 エマルジョン フェノール樹脂 レゾルシノール 樹脂 せん断強度 13 MPa 12 MPa 13 MPa 13 MPa 14 MPa 剥離法A % % % 剥離法B 51 % 9 %

合板製造 ロータリー切削 比重 0.71 含水率 63 % 切削力 23 N/cm² レース刀寿命 1000 m 単板乾燥 裏割れ率 乾燥時間 5.2 min 生材 42.1 % 収縮率 11.5 % 煮沸処理材 18.3 % 単板接着 比重 0.70 含水率 9.6 % フェノール樹脂 ユリア樹脂 ユリア・メラミン 共縮合樹脂 強度（煮沸処理） 2.5 MPa 2.4 MPa 2.6 MPa （未処理） 2.1 MPa 1.7 MPa 2.0 MPa 木破率（煮沸処理） 25 % 29 % 29 % （未処理） 29 % 29 % 30 %

耐朽性及び塗装性 耐朽性 (重量減少率(%)) 辺材 心材 オオウズラタケ 0.7% 2.7% カワラタケ 13.2% 8.0% ヒロイタケ % % ウスバタケ % % 塗装 比重 0.75 硬化時間 2.3 h 接着強度 MPa 塗膜付着性 58

化学的性質 パルプの性質 番号 12 密度 0.83 全アルカリ 16 パルプ収率 51.8 % カッパー価 17.6 紙密度 0.77 g/cm³ 裂断長 7.5 km 破裂指数 5.1 引裂き指数 163 耐折強さ 300 MIT ろ水度 230 ml 繊維形態 長さ 1.71 mm 直径 27 μm 細胞壁厚 9.1 μm 内腔幅 8.8 μm Felting Power 63 Coefficient of suppleness 33 ルンケル比 2.1 繊維板の性質 逐次抽出 パルプ収率 91 % 比強度 48 MPa 衝撃曲げ吸収エネルギー J/cm² 引張強さ MPa 水吸収率 % 硬さ KPa n-ヘキサン 1.27 % エチルエーテル 0.22 % アセトン 1.09 % メタノール 2.01 % 合計 4.68 % 化学組成 灰分 0.7 % エタノール,ベンゼン抽出分 1.7 % 温水抽出分 6.5 % 1%NaOH抽出分 % ホロセルロース 71.9 % α-セルロース 49.7 % クラソンリグニン 34.4 %
