光顕写真   木材解剖学的性質   物理的性質   強度的性質   木材の加工性   合板製造   耐朽性   化学的性質

学名: Dipterocarpus grandiflorus Blanco
一般名: Apitong, Hagakhak, Panau
科名: Dipterocarpaceae
プレパラート No.: 5021
丸太No.: VA
直径: 63- 70 cm
産地: Philippines



光顕写真

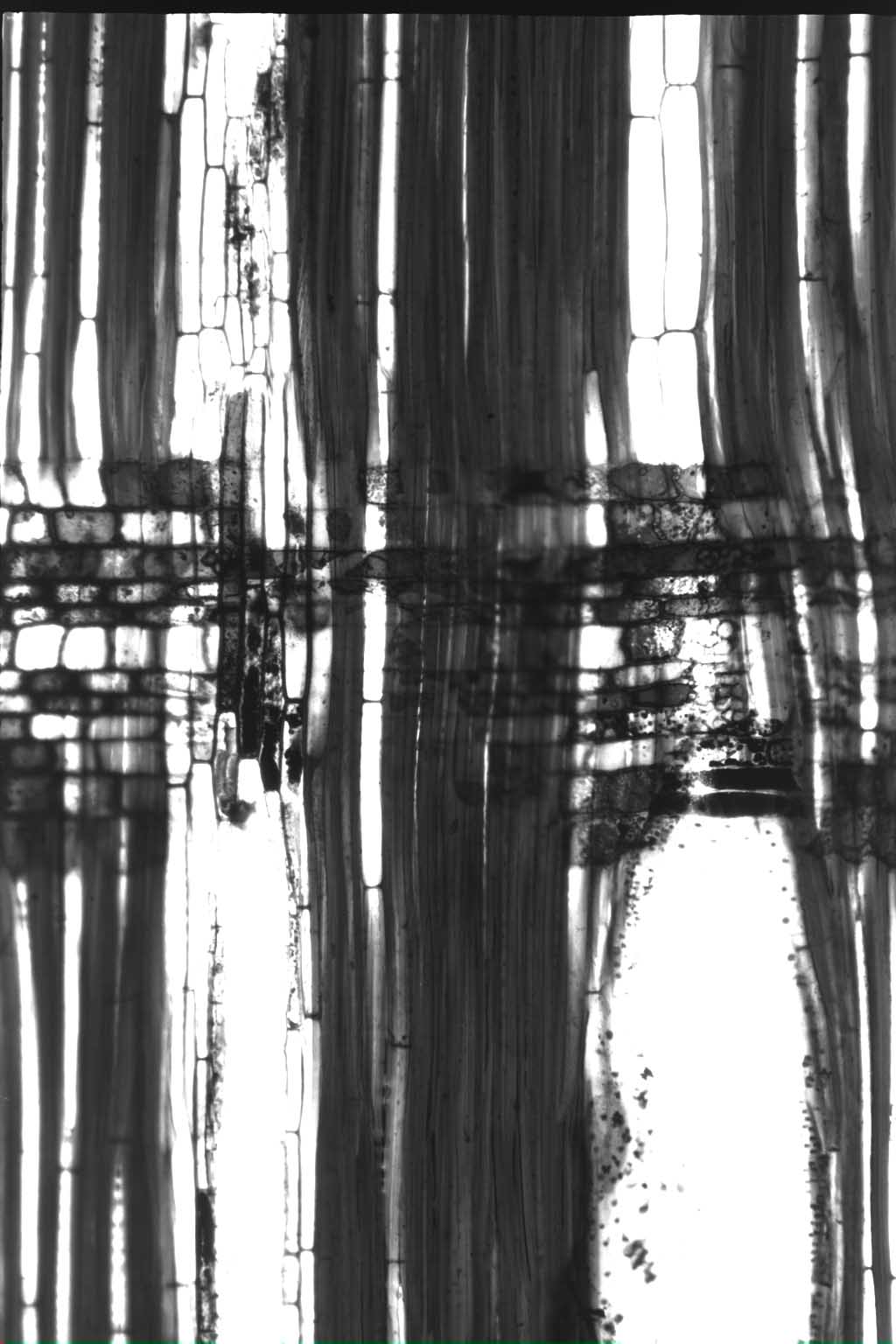

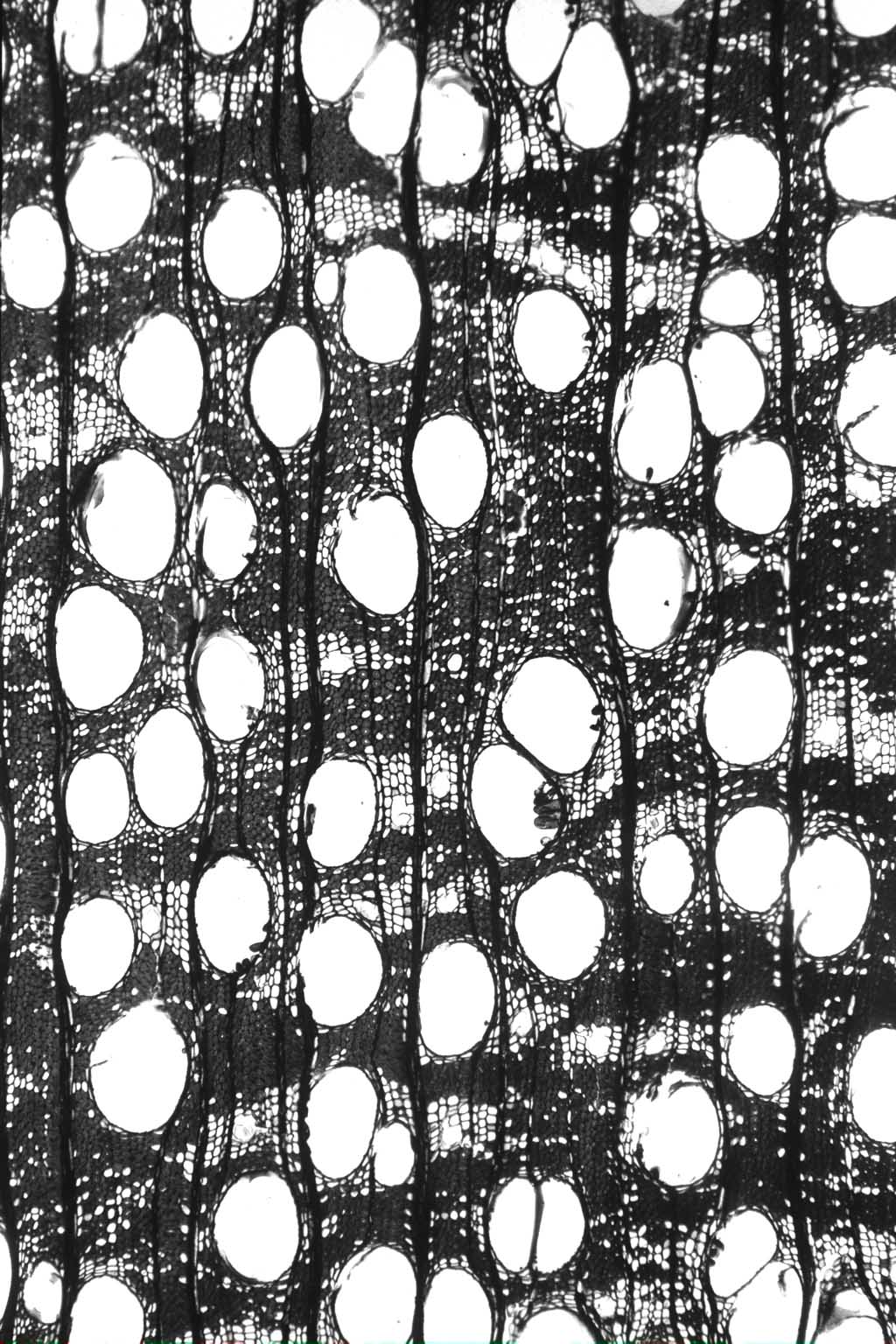

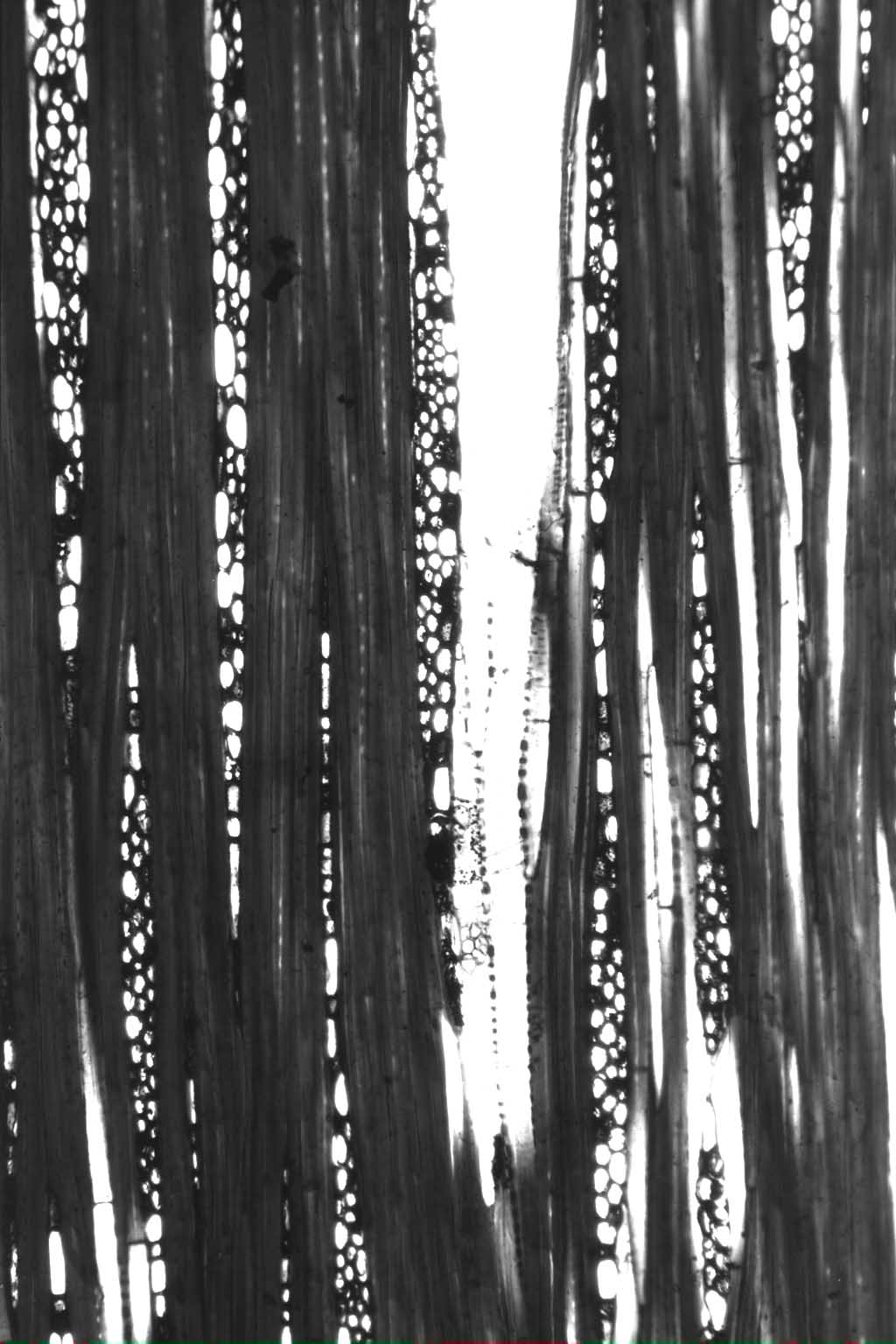

木口面 柾目面 板目面



木材解剖学的性質
道管 放射径 290( 100 〜 360) μm
接線径 209( 110 〜 280) μm
壁厚 μm
分布密度 5 〜 7
木部繊維 繊維長 1854( 600 〜 2900) μm
直径 30 ( 27 〜 31) μm
壁厚 5 〜 10 μm
随伴柔組織の型 散在状、周囲状、帯状
結晶細胞の型 U
放射組織 単列放射組織の 細胞高
多列放射組織の 細胞列数 2 〜 5

細胞高 45 〜 76
周囲仮道管 要素長 800 〜 1200 μm
直径 30 〜 40 μm
軸方向細胞間道 放射径 μm
接線径 μm
チロース +-

シリカ 直径 10 〜 15 μm



物理的性質
密度と収縮率
密度
収縮率 気乾まで
全乾まで
平均
(含水率1%あたり)
容積密度数 566 kg/m³ 接線方向 6.0 10.8 0.34
密度(全乾) 0.67 g/cm³ 半径方向 2.5 5.3 0.20
密度
(15%含水時)
0.71 g/cm³ 軸方向 0.01 0.21 0.01



体積収縮率

15.7


吸水量 密度(全乾) 0.68 g/cm³ 密度
(15%含水時)
0.56 g/cm³ 平均含水率 15.80 %

木口面 120 g/day・cm²
板目面 20 g/day・cm²
柾目面 20 g/day・cm²



強度的性質
比重 0.73
含水率 15.5 %

縦圧縮

ヤング係数 15 GPa

比例限度 35 MPa

強さ 52 MPa

横圧縮 半径方向 接線方向

ヤング係数 1.3 GPa 0.8 GPa

比例限度 3.2 MPa 2.3 MPa

部分横圧縮

比例限度 7 MPa

縦引張り

ヤング係数 13 GPa

比例限度 95 MPa

強さ 143 MPa

横引張り 半径方向 接線方向

ヤング係数 1.2 GPa 0.8 GPa

比例限度 4.2 MPa 2.4 MPa

強さ 11.9 MPa 7.6 MPa

最大歪み 1.55 10‾² 2.07 10‾²

せん断(軸方向)

柾目面せん断強さ 13 MPa

板目面せん断強さ 15 MPa

静的曲げ

ヤング係数 13 GPa

比例限度 61 MPa

強さ 117 MPa

衝撃曲げ吸収エネルギー 9.9 J/cm³

ブリネル硬さ

木口面硬さ 56 MPa

板目面硬さ 22 MPa

柾目面硬さ 20 MPa



木材の加工性
帯のこ製材

平均含水率 53 %

製材速度 2.4 m²/min




人工乾燥 比重 0.69
含水率 66 %

乾燥速度係数

人工乾燥スケジュール



柾目 1.6 hr‾¹10‾²
温度コードD 13


板目 2.8 hr‾¹10‾²
湿度コードW 13






乾燥時間 24 day

欠点 deformation
接着 比重 0.72
含水率 12 %


ユリア樹脂 カゼイン 酢酸ビニル樹脂
エマルジョン
フェノール樹脂 レゾルシノール
樹脂

せん断強度 13 MPa 14 MPa 14 MPa 13 MPa 13 MPa

剥離法A 19 % 0 % 78 %




剥離法B





83 % 10 %



合板製造
ロータリー切削 比重 0.67
含水率 72 %

切削力 29 N/cm²
レース刀寿命 750 m
単板乾燥 裏割れ率

乾燥時間 5.9 min
生材 52 %

収縮率 10.0 %
煮沸処理材 24.6 %

単板接着 比重 0.66
含水率 12.3 %



フェノール樹脂 ユリア樹脂 ユリア・メラミン
共縮合樹脂


強度(煮沸処理)
2.6 MPa 2.7 MPa 2.6 MPa

(未処理)
2.1 MPa 2.3 MPa 2.2 MPa

木破率(煮沸処理)
29 % 26 % 29 %

(未処理)
21.9 % 24.3 % 30 %



耐朽性及び塗装性
耐朽性 (重量減少率(%))


辺材 心材

オオウズラタケ 4.1% 7.4%

カワラタケ 14.5% 8.3%

ヒロイタケ 14.4% 7.6%

ウスバタケ % %
塗装 比重 0.77

硬化時間 2.1 h

接着強度 3.4 MPa

塗膜付着性 77




化学的性質
パルプの性質 番号 13
密度 0.68

全アルカリ 16

パルプ収率 47 %

カッパー価 23.6

紙密度 0.77 g/cm³

裂断長 7.9 km

破裂指数 5

引裂き指数 133

耐折強さ 260 MIT

ろ水度 220 ml
繊維形態


長さ 1.76 mm

直径 29 μm

細胞壁厚 10.8 μm

内腔幅 7.4 μm

Felting Power 61

Coefficient of suppleness 26

ルンケル比 2.9
繊維板の性質 逐次抽出

パルプ収率 83 %

比強度 44 MPa

衝撃曲げ吸収エネルギー J/cm²

引張強さ MPa

水吸収率 %

硬さ KPa

n-ヘキサン 2.20 %

エチルエーテル 0.49 %

アセトン 0.61 %

メタノール 1.11 %

合計 4.50 %
化学組成

灰分 1.8 %

エタノール,ベンゼン抽出分 1.9 %

温水抽出分 2.3 %

1%NaOH抽出分 %

ホロセルロース 73.4 %

α-セルロース 52.1 %

クラソンリグニン 31.1 %
