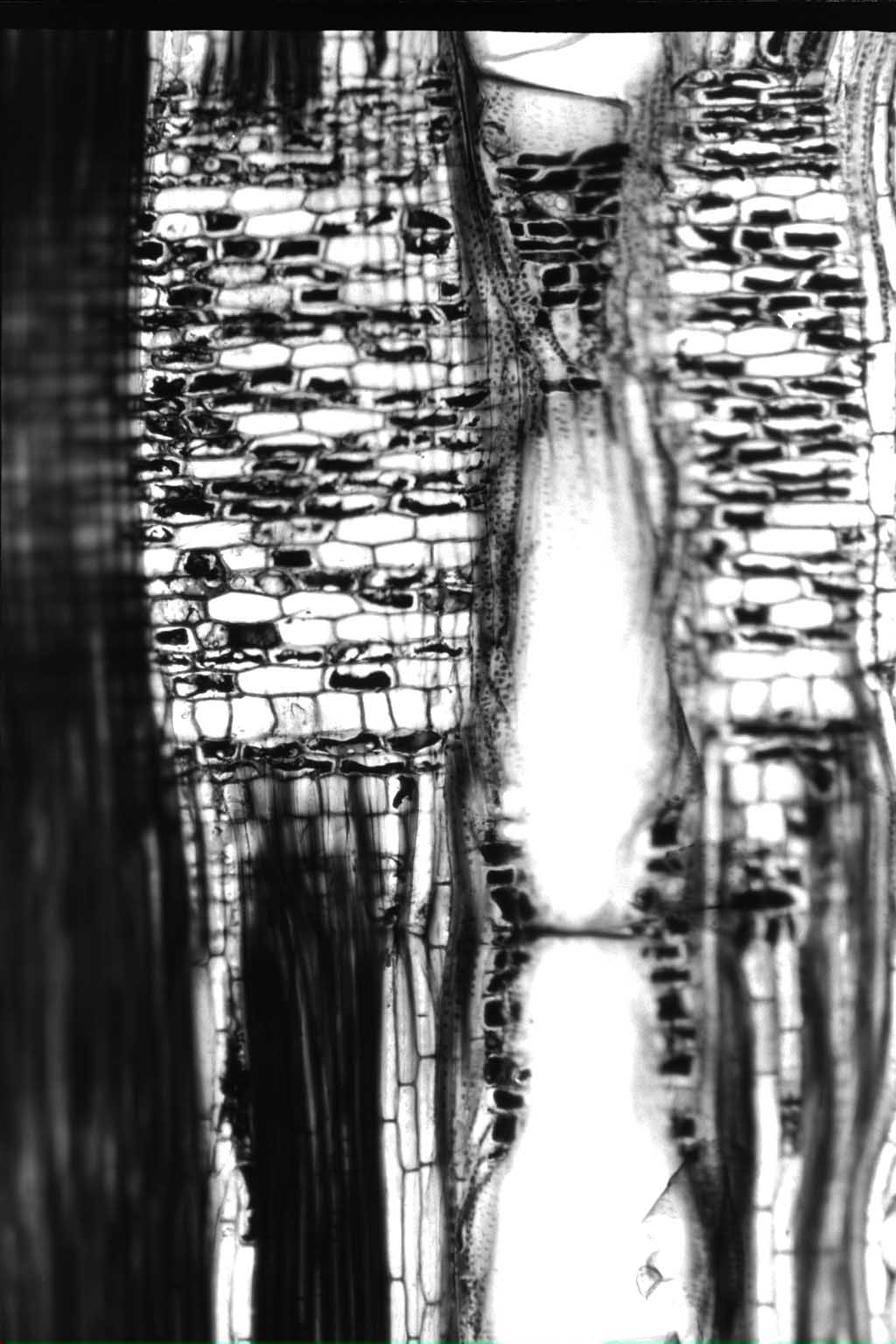

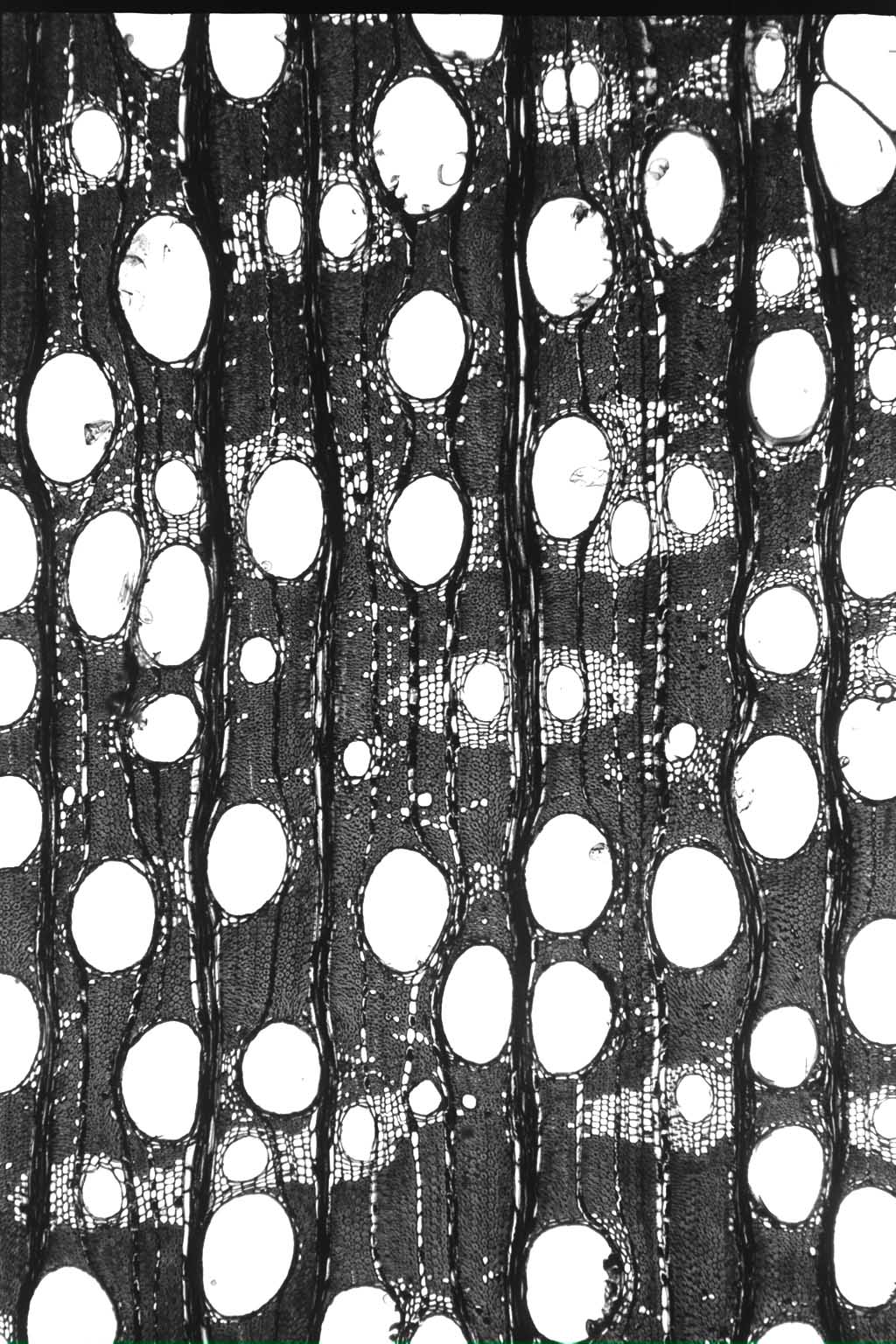

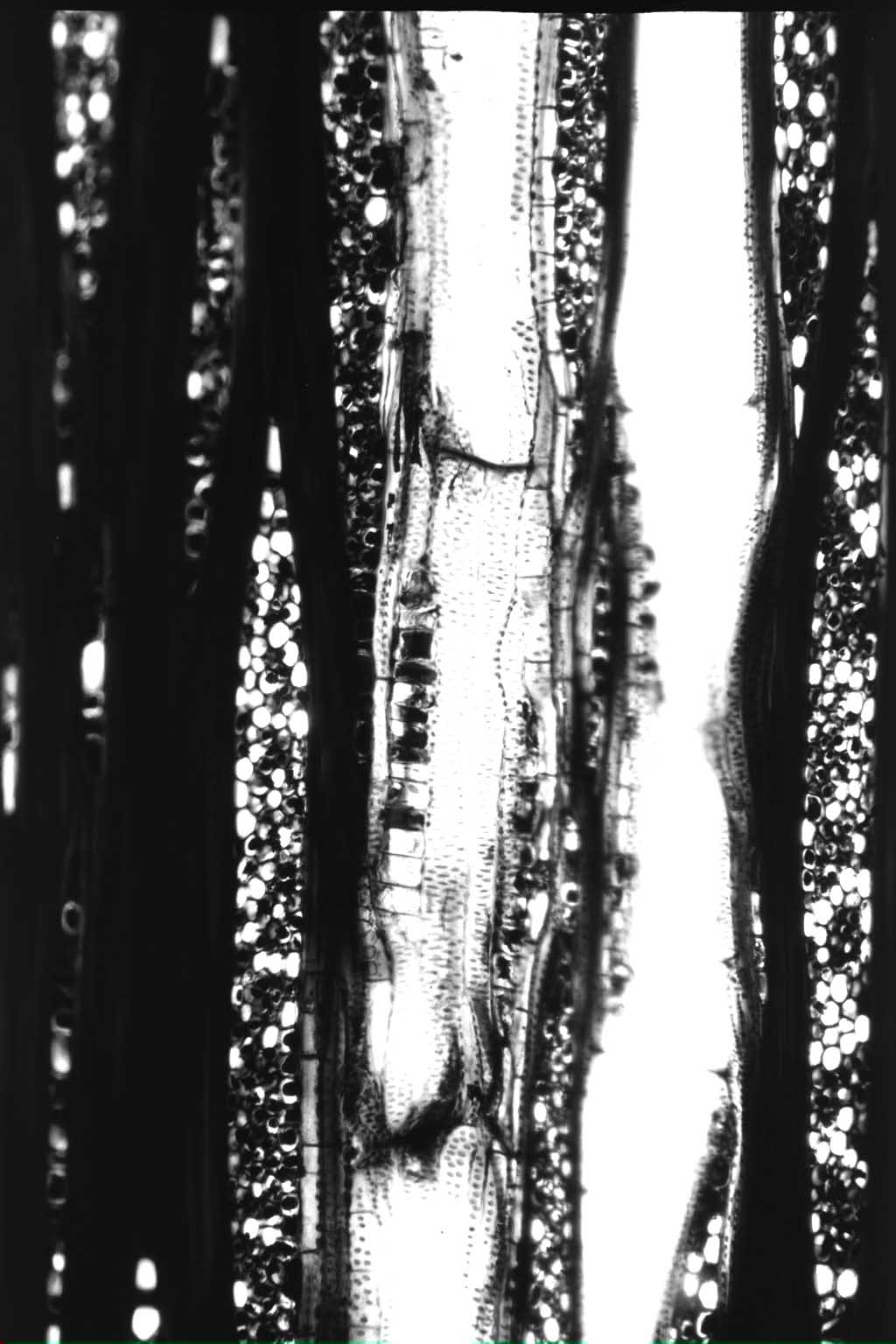

木材解剖学的性質
道管 |
放射径 |
— ( 130 〜 360) |
μm |
接線径 |
— ( 100 〜 310) |
μm |
壁厚 |
2 〜 3 |
μm |
分布密度 |
3 〜 9 |
|
木部繊維 |
繊維長 |
1760( 1000 〜 2300) |
μm |
直径 |
— ( 15 〜 25) |
μm |
壁厚 |
5 〜 8 |
μm |
随伴柔組織の型 |
帽状、散在状 |
|
結晶細胞の型 |
U&P U |
|
|
放射組織 |
単列放射組織の |
細胞高 |
|
|
多列放射組織の |
細胞列数 |
2 〜 6 |
|
|
細胞高 |
9 〜 57 |
|
周囲仮道管 |
要素長 |
640 〜 1300 |
μm |
直径 |
10 〜 55 |
μm |
|
|
物理的性質
密度と収縮率 |
|
密度 |
|
収縮率 |
気乾まで |
|
全乾まで |
|
平均 (含水率1%あたり) |
容積密度数 |
615 |
kg/m³ |
接線方向 |
6.5 |
% |
11.8 |
% |
0.38 |
% |
密度(全乾) |
0.72 |
g/cm³ |
半径方向 |
2.5 |
% |
5.7 |
% |
0.22 |
% |
密度 (15%含水時) |
0.75 |
g/cm³ |
軸方向 |
0.05 |
% |
0.21 |
% |
0.01 |
% |
|
|
|
体積収縮率 |
|
|
17.1 |
% |
|
|
|
|
吸水量 |
密度(全乾) |
0.72 |
g/cm³ |
密度 (15%含水時) |
|
g/cm³ |
平均含水率 |
|
% |
|
|
木口面 |
|
g/day・cm² |
板目面 |
|
g/day・cm² |
柾目面 |
|
g/day・cm² |
|
|
強度的性質
縦圧縮
|
ヤング係数 |
16 |
GPa |
|
比例限度 |
44 |
MPa |
|
強さ |
58 |
MPa |
|
|
横圧縮 |
半径方向 |
接線方向 |
|
ヤング係数 |
1.4 |
GPa |
0.7 |
GPa |
|
比例限度 |
4.4 |
MPa |
2.7 |
MPa |
|
|
部分横圧縮
|
|
縦引張り
|
ヤング係数 |
15 |
GPa |
|
比例限度 |
|
MPa |
|
強さ |
133 |
MPa |
|
|
横引張り |
半径方向 |
接線方向 |
|
ヤング係数 |
1.5 |
GPa |
0.7 |
GPa |
|
比例限度 |
6.2 |
MPa |
3.2 |
MPa |
|
強さ |
12.7 |
MPa |
7.5 |
MPa |
|
最大歪み |
1.18 |
10‾² |
2.00 |
10‾² |
|
|
せん断(軸方向)
|
柾目面せん断強さ |
11 |
MPa |
|
板目面せん断強さ |
13 |
MPa |
|
|
静的曲げ
|
ヤング係数 |
12 |
GPa |
|
比例限度 |
61 |
MPa |
|
強さ |
104 |
MPa |
|
|
|
|
ブリネル硬さ
|
木口面硬さ |
67 |
MPa |
|
板目面硬さ |
25 |
MPa |
|
柾目面硬さ |
20 |
MPa |
|
|
木材の加工性
|
|
|
乾燥速度係数 |
|
|
人工乾燥スケジュール |
|
|
|
|
柾目 |
1.7 |
hr‾¹10‾² |
|
温度コードD |
14 |
|
|
|
板目 |
3.4 |
hr‾¹10‾² |
|
湿度コードW |
23 |
|
|
|
|
|
|
|
乾燥時間 |
23 |
day |
|
|
|
|
ユリア樹脂 |
カゼイン |
酢酸ビニル樹脂 エマルジョン |
フェノール樹脂 |
レゾルシノール 樹脂 |
|
せん断強度 |
10 |
MPa |
9 |
MPa |
5 |
MPa |
11 |
MPa |
12 |
MPa |
|
剥離法A |
64 |
% |
43 |
% |
83 |
% |
|
|
|
|
|
剥離法B |
|
|
|
|
|
|
77 |
% |
23 |
% |
|
|
合板製造
|
|
切削力 |
24 |
N/cm² |
|
レース刀寿命 |
250 |
m |
|
|
|
|
乾燥時間 |
6.5 |
min |
|
生材 |
55.8 |
% |
|
収縮率 |
10.9 |
% |
|
煮沸処理材 |
24.7 |
% |
|
|
|
|
|
|
フェノール樹脂 |
ユリア樹脂 |
ユリア・メラミン 共縮合樹脂 |
|
|
強度(煮沸処理) |
|
2.0 |
MPa |
|
MPa |
1.6 |
MPa |
|
|
(未処理) |
|
2.6 |
MPa |
|
MPa |
1.8 |
MPa |
|
|
木破率(煮沸処理) |
|
19 |
% |
|
% |
31 |
% |
|
|
(未処理) |
|
44 |
% |
|
% |
18 |
% |
|
|
|
耐朽性及び塗装性
|
|
辺材 |
心材 |
|
|
オオウズラタケ |
1.3% |
3.2% |
|
|
カワラタケ |
17.0% |
7.4% |
|
|
ヒロイタケ |
| | |
